Запасные части к насосу НКВ 600/125

Наименование деталейНомер чертежаМарка материалаЧистый вес, кг
СХН
Ротор выпуск до 1.03.96г (220.30-108, 810.34-59)240.76+  58,86 59,08 62,7
-01 +
-02  +
Ротор выпуск с 1.03.96г (крепление шнека)240.154+
-01 +
-02  +

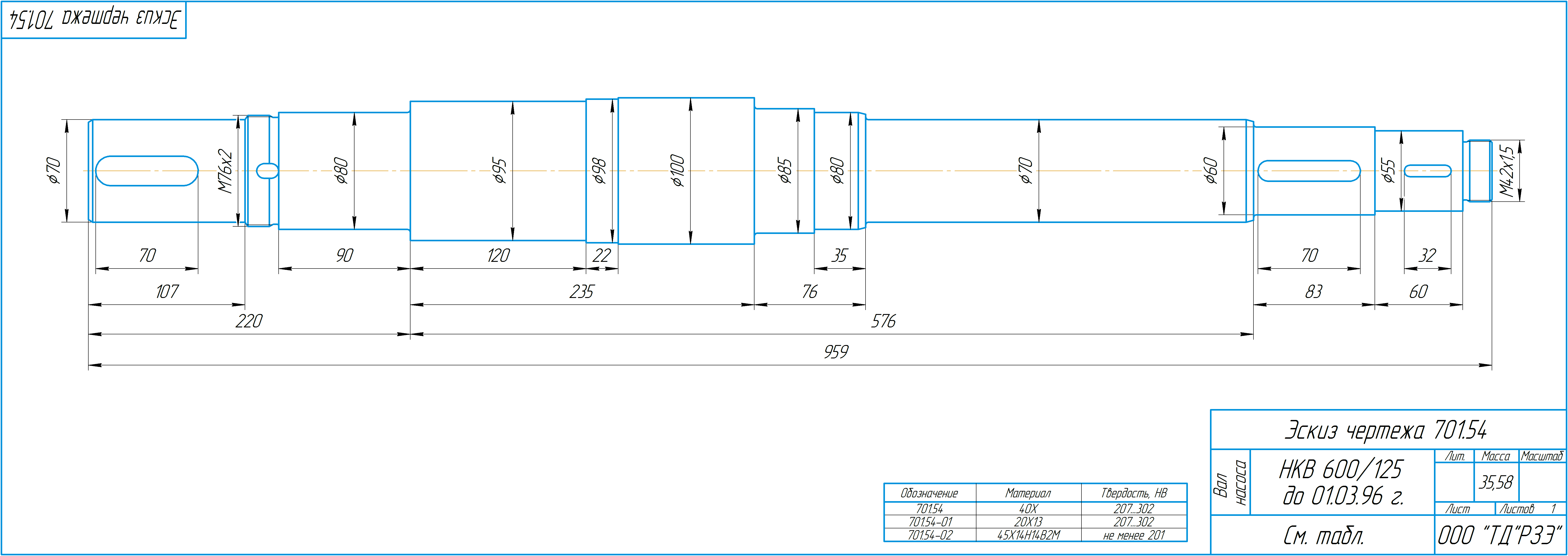

Вал (выпуск насоса до 1.03.96г)701.5440Х
-0120Х13
-0245Х14Н14В2М

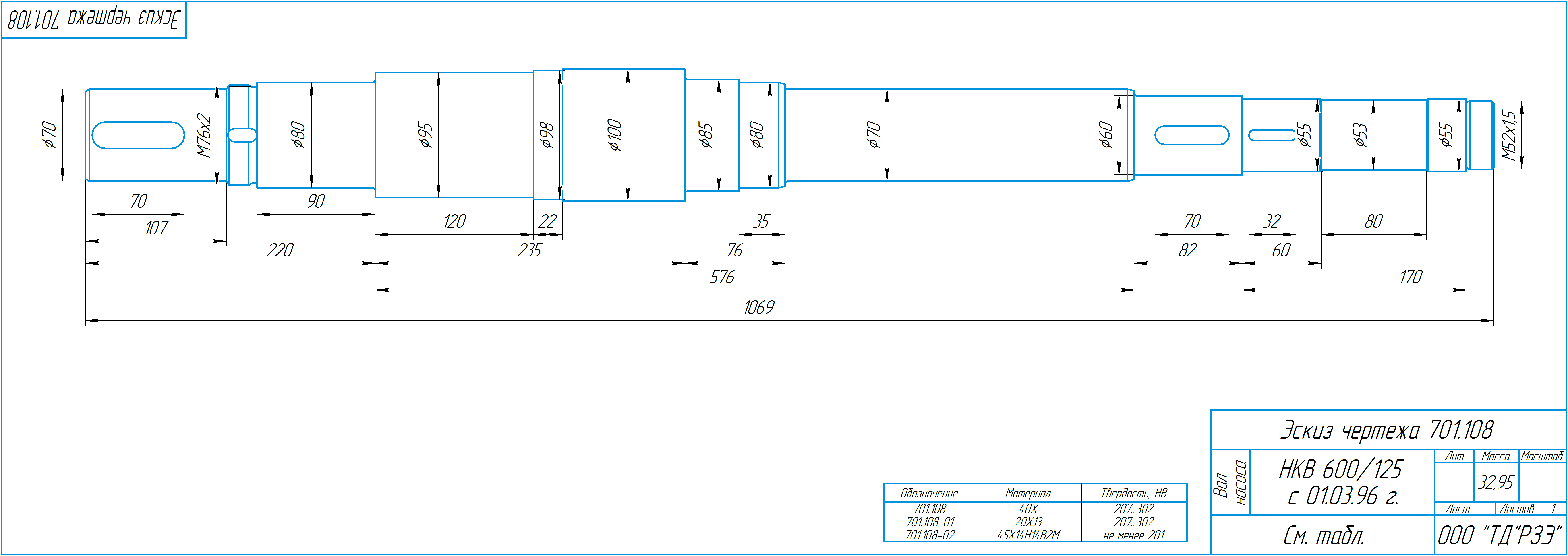

Вал (выпуск насоса с 1.03.96г)701.10840Х32,95
-0120Х13
-0245Х14Н14В2М
Грунд-букса726.2940Х  0,75
-01 30Х13
-02  12Х18Н10Т
Колесо рабочее770.7225Л  17,3
-01 25Х5МЛ
-02  12Х18Н9ТЛ
Колесо винтовое292.12      +  6,3
-01 +
-02  +
Кольцо уплотняющее725.4740Х0,72
-0140Х13
261.1412Х18Н10Т С напл. Пр-В3К
Кольцо уплотняющее725.7040Х  0,84
-01 40Х13
261.22  12Х18Н10Т С напл. Пр-В3К
Кольцо плавающее725.13240Х  1,4
-01 40Х13
-02  12Х18Н10Т
Кольцо плавающее725.132-0440Х  1,8
-05 40Х13
-06  12Х18Н10Т
Втулка754.2940Х  1,4
-01 30Х13
-02  12Х18Н10Т
Втулка754.29-0440Х  1,3
-05 30Х13
-06  12Х18Н10Т
Гильза защитная710.3895Х18 4,7
260.19  12Х18Н10Т С напл. Пр-В3К
Пружина860.0036НХТЮВМ-ПН ГОСТ 14118-85 0,001
860.01  ДКРНТ 1,0 КТ Брб2 ГОСТ 15834-77
Фонарь сальника742.00-40Сталь 400,64
-4130Х13
-4212Х18Н10Т
Набивка сальника796.01-10Алюминиевая фольга с асбест. сердеч.0,062
Муфта251.05 44,5
Кольцо уплотнительное790.03        Смесь резиновая III-1в-23В-14 ТВ 65-85 ТУ 38-1051082-860,0112
Кольцо уплотнительное По ГОСТ 9833-73790.03-010,011
135-145-46790.180,00716
170-175-361.180.156.000,0542
215-225-461.180.116.000,01128
180-185-361.180.157.000,0574
